Проточная часть одноступенчатого насоса образована корпусом насоса с осевым входом и спиральным отводом, крыльчаткой открытого или закрытого типа, стенкой и торцово-контактным уплотнением. Крыльчатка закреплена на валу гайкой. Двухступенчатый насос имеет две последовательно установленные крыльчатки, установленные консольно на валу. Направляющий аппарат канального типа объединен с корпусом насоса в единую деталь. Проточная часть многоступенчатого типа образована крыльчатками закрытого типа, направляющими аппаратами канального типа, на последней ступени – отвод спирального типа.
Модели
| Название товара | Подкатегория |
Производительность, м³/час |
Напор, м |
Мощность, кВт |
Номинальная частота вращения ротора, об/мин |
|---|---|---|---|---|---|
| НХТ 6,3/32...80-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 6,3 | от 32 до 80 | от 1,5 до 4,0 | 1500/3000 |
| НХТ 6,3/32...80-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 6,3 | от 32 до 80 | от 2,2 до 5,5 | 1500/3000 |
| НХТ 12,5/20...800-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 12,5 | от 20 до 800 | от 2,2 до 75,0 | 1500/3000 |
| НХТ 6,3/32...80-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 12,5 | от 20 до 800 | от 3,0 до 90,0 | 1500/3000 |
| НХТ 25/32...550-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 25 | от 32 до 550 | от 5,5 до 110,0 | 1500/3000 |
| НХТ 25/32...550-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 25 | от 32 до 550 | от 7,5 до 132,0 | 1500/3000 |
| НХТ 50/32...450-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 50 | от 32 до 450 | от 11,0 до 160,0 | 1500/3000 |
| НХТ 50/32...450-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 50 | от 32 до 450 | от 15,0 до 200,0 | 1500/3000 |
| НХТ 80/32...80-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 80 | от 32 до 80 | от 18,5 до 45,0 | 1500/3000 |
| НХТ 80/32...80-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 80 | от 32 до 80 | от 22,0 до 55,0 | 1500/3000 |
| НХТ 100/33...57-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 100 | от 33 до 57 | от 22,0 до 45,0 | 1500/3000 |
| НХТ 80/32...80-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 100 | от 33 до 57 | от 30,0 до 55,0 | 1500/3000 |
| НХТ 150/80-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 150 | 80 | 90 | 1500/3000 |
| НХТ 150/80-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 150 | 80 | 110 | 1500/3000 |
| НХТ 200/50-2,3...6,0-М1(М3)-Ех(Оп)-С0 | Для воды с примесью нефти плотностью до 1000 кг/м3 | 200 | 50 | 75 | 1500/3000 |
| НХТ 200/50-2,3...6,0-М2-Ех(Оп)-С0 | Для нефтепродуктов с примесью воды плотностью до 1300 кг/м3 | 200 | 50 | 90 | 1500/3000 |
Область применения
Агрегаты НХТ в материальном исполнении М1 и М3 предназначены для перекачивания бытовых стоков, промливневых стоков (в том числе с остатками нефтепродуктов), подтоварной и подпиточной воды, сеноманской воды.
Агрегаты НХТ в материальном исполнении М2 предназначены для перекачивания нефти, нефтепродуктов (в том числе вместе с водой).

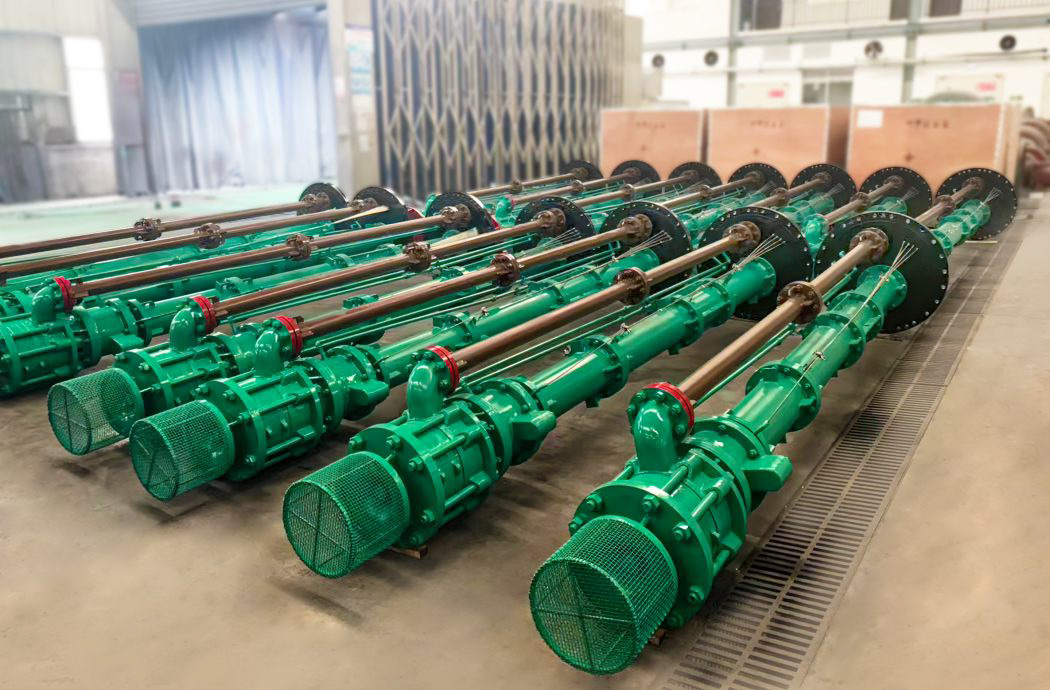

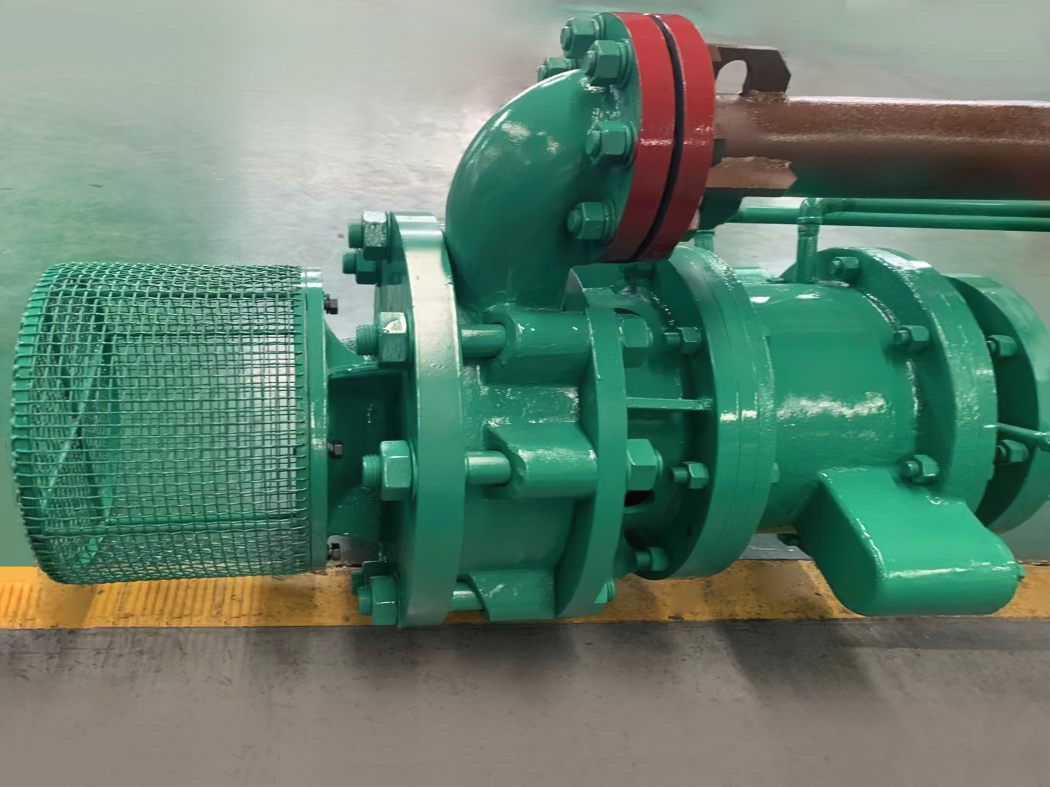

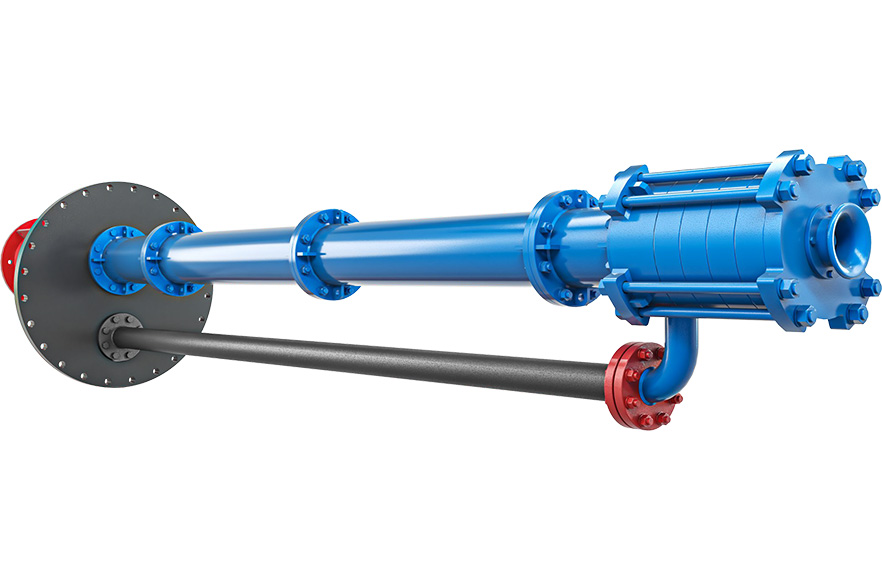

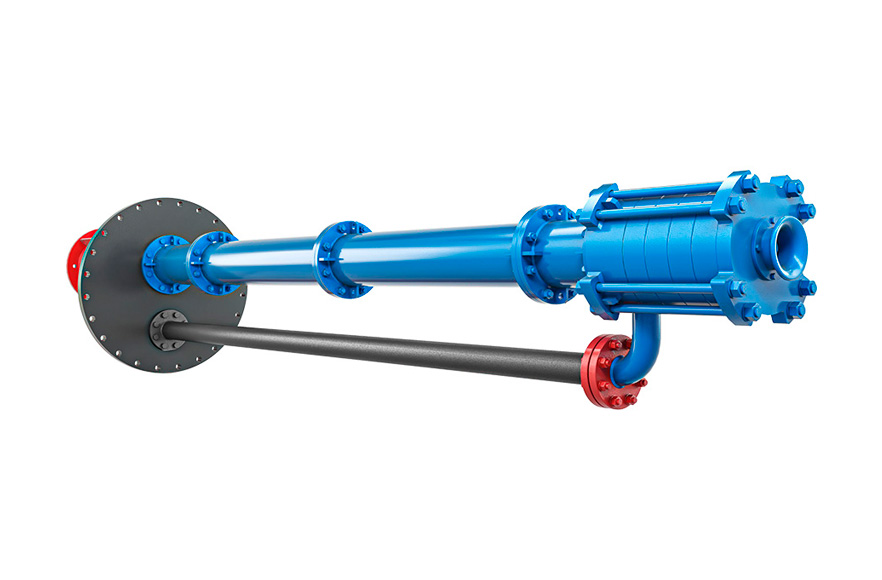

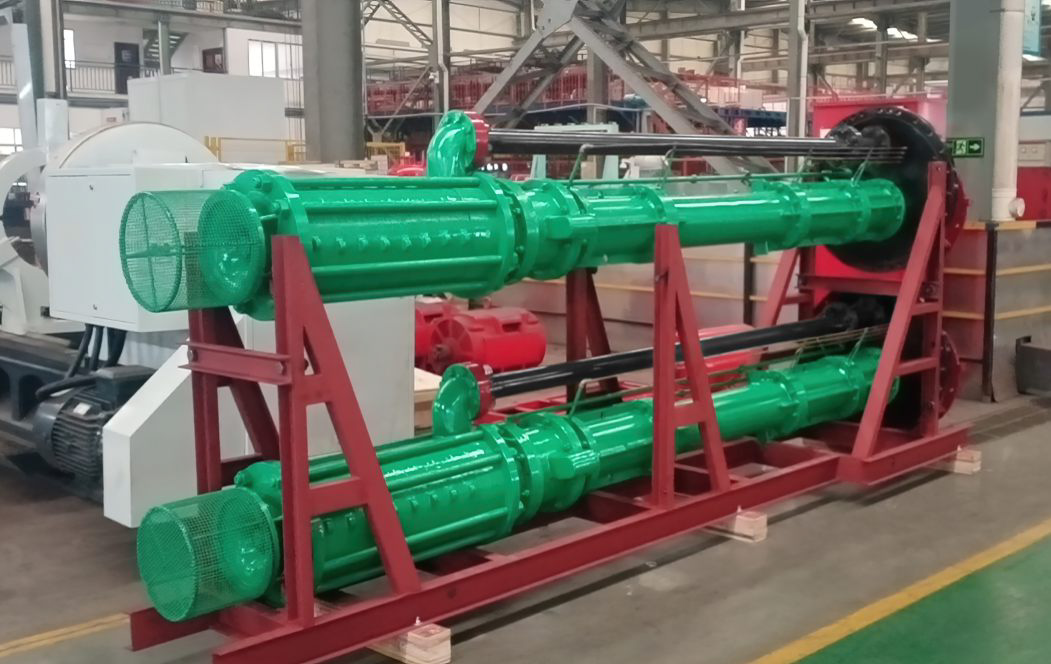

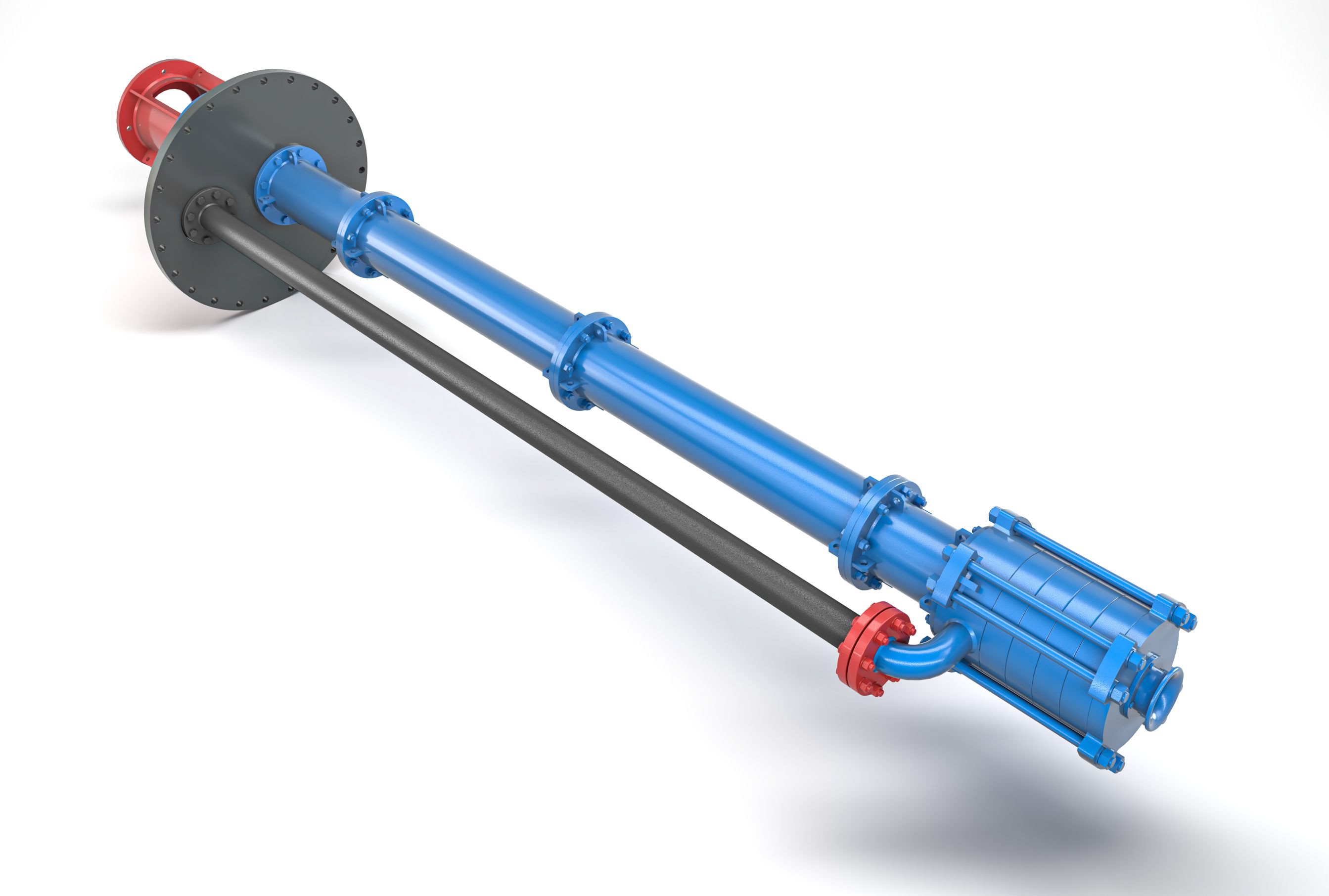

Общий вид насосных агрегатов НХТ
