Модели
| Тип насоса | Производительность, м³/ч | Напор, м | Мощность, кВт | n, об/мин | КПД, % | NPSH,м | Вес, кг |
|---|---|---|---|---|---|---|---|
| 65ZGB-НГС | 31.7-15.8 | 58-61 | 28.8-19.9 | 1480 | 62.5-47.4 | 4.5-3.0 | 1850 |
| 21.0-10.5 | 25.4-26.7 | 8.37-5.8 | 980 | 62.5-47.4 | 2.0-1.3 | ||
| 80ZGB(P)-НГС | 56.7-28.3 | 87.5-91.6 | 73.7-52.2 | 980 | 66.1-48.7 | 5.2-2.7 | 2500 |
| 37.5-18.8 | 38.4-40.2 | 21.4-15.2 | 740 | 66.1-48.7 | 2.3-1.2 | ||
| 52-26 | 73.7-77.1 | 56.8-40.4 | 980 | 66.1-48.7 | 4.4-2.3 | ||
| 34.4-17.2 | 32.3-33.8 | 16.5-11.7 | 740 | 66.1-48.7 | 1.9-1.0 | ||
| 46.8-23.3 | 59.5-62.3 | 41.3-29.2 | 980 | 66.1-48.7 | 3.5-1.8 | ||
| 31.0-15.4 | 26.1-27.3 | 12.0-8.4 | 740 | 66.1-48.7 | 1.5-0.8 | ||
| 100ZGB(P)-НГС | 116.7-58.3 | 85.1-91.8 | 124.9-91.4 | 1480 | 77.9-57.4 | 6.0-2.6 | 3000 |
| 77.3-38.6 | 37.3-40.3 | 36.3-26.6 | 980 | 77.9-57.4 | 2.7-1.2 | ||
| 105-52.2 | 68.9-78.4 | 91.0-66.7 | 1480 | 77.9-57.4 | 4.9-2.1 | ||
| 69.5-34.8 | 30.2-32.6 | 26.4-19.4 | 980 | 77.9-57.4 | 2.1-1.1 | ||
| 93.4-46.7 | 54.5-58.8 | 64.0-46.9 | 1480 | 77.9-57.4 | 3.8-1.7 | ||
| 61.8-30.9 | 23.9-25.8 | 18.6-13.6 | 980 | 77.9-57.4 | 1.7-0.8 | ||
| 150ZGB(P)-НГС | 200-100 | 85.2-90.0 | 215.0-165.5 | 980 | 77.7-53.3 | 3.8-2.7 | 3450 |
| 151.2-75.6 | 48.6-51.3 | 92.7-71.3 | 740 | 77.7-53.3 | 2.2-1.5 | ||
| 182.4-91.2 | 73.0-77.1 | 168.0-129.3 | 980 | 77.7-53.3 | 3.3-2.3 | ||
| 140.0-70.2 | 41.6-44.0 | 74.2-56.8 | 740 | 77.7-53.3 | 1.9-1.3 | ||
| 169.2-84.6 | 61.8-65.2 | 131.9-101.5 | 980 | 77.7-53.3 | 2.8-1.1 | ||
| 129.6-64.8 | 35.2-37.2 | 57.6-44.3 | 740 | 77.7-53.3 | 1.6-0.6 | ||
| 200ZGB(P)-НГС | 300.0-150.0 | 89.0-94.2 | 342.9-219.1 | 980 | 76.3-63.2 | 6.7-2.7 | 4000 |
| 226.5-113.3 | 50.7-53.7 | 147.5-97.3 | 740 | 76.3-63.2 | 3.8-1.5 | ||
| 283.8-141.9 | 79.6-84.3 | 290.2-185.8 | 980 | 76.3-63.2 | 6.0-2.4 | ||
| 214.3-107.1 | 45.4-48.1 | 125.0-80.0 | 740 | 76.3-63.2 | 3.4-1.4 | ||
| 259.5-129.7 | 66.6-70.5 | 222.0-141.8 | 980 | 76.3-63.2 | 5.0-2.0 | ||
| 195.9-97.9 | 38.0-40.2 | 95.6-61.0 | 740 | 76.3-63.2 | 2.9-1.1 | ||
| 250ZGB(P)-НГС | 400.0-200.0 | 84.0-90.1 | 421.2-275.6 | 980 | 78.2-63.2 | 7.3-3.3 | 4500 |
| 302.0-151.0 | 47.9-51.4 | 181.4-118.7 | 740 | 78.2-63.2 | 4.2-1.9 | ||
| 378.4-189.2 | 75.2-80.6 | 356.7-233.2 | 980 | 78.2-63.2 | 7.1-3.0 | ||
| 285.7-142.9 | 42.9-46.0 | 153.7-100.5 | 740 | 78.2-63.2 | 4.0-1.7 | ||
| 348.6-131.6 | 63.8-68.5 | 278.8-137.9 | 980 | 78.2-63.2 | 5.5-2.5 | ||
| 263.2-99.4 | 36.4-39.1 | 120.1-59.4 | 740 | 78.2-63.2 | 3.1-1.4 | ||
| 300ZGB-НГС | 533.3-266.7 | 84.3-93.4 | 542.8-357.6 | 980 | 81.2-68.3 | 6.9-3.5 | 5500 |
| 402.7-201.3 | 48.1-53.3 | 233.9-154.0 | 740 | 81.2-68.3 | 3.9-2.0 | ||
| 493.3-246.7 | 72.1-79.9 | 429.4-282.9 | 980 | 81.2-68.3 | 5.9-3.0 | ||
| 372.5-177.9 | 41.1-45.6 | 184.8-116.4 | 740 | 81.2-68.3 | 3.4-1.7 | ||
| 453.3-226.7 | 60.9-67.5 | 333.3-219.7 | 980 | 81.2-68.3 | 5.0-2.5 | ||
| 342.3-171.2 | 34.5-38.5 | 143.4-94.6 | 740 | 81.2-68.3 | 2.9-1.4 |
Область применения
Шламовые насосы используются для откачивания сильно загрязненных жидкостей, воды с остатками рудного материала после его промывки, с частицами песка и грунта. Оборудование специально спроектировано для работы в тяжелых условиях, перекачки воды с инородными частицами и высокой концентрацией примесей. Существуют горизонтальные и вертикальные насосы этого типа. Применение грязевых насосов позволяет выполнять откачивание: нечистот, бытовых и производственных отходов, сточных вод, продукции глиноземного производства, промывочных растворов для бурения скважин, абразивных гидросмесей и др. Допустимые условия эксплуатации (могут отличаться в зависимости от конструкции конкретного насоса): Содержание примесей — до 70% от массы жидкости. Размер включений — до 12 мм. Температура воды — +5 °С…+60 °С. Плотность жидкости — до 2500 кг/м³.

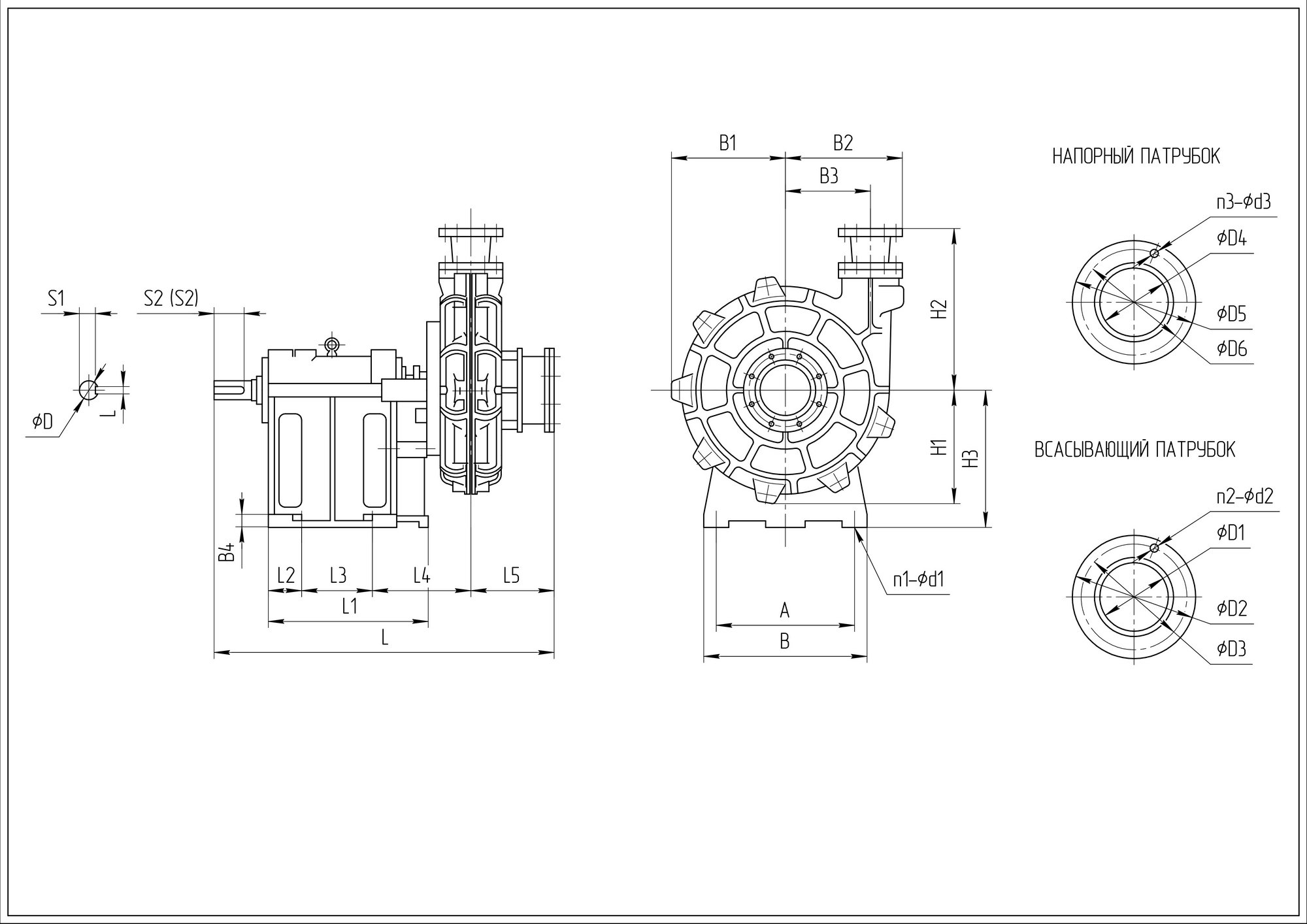

Конструкция насоса
