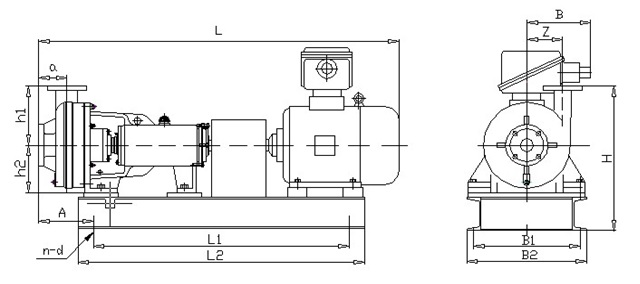

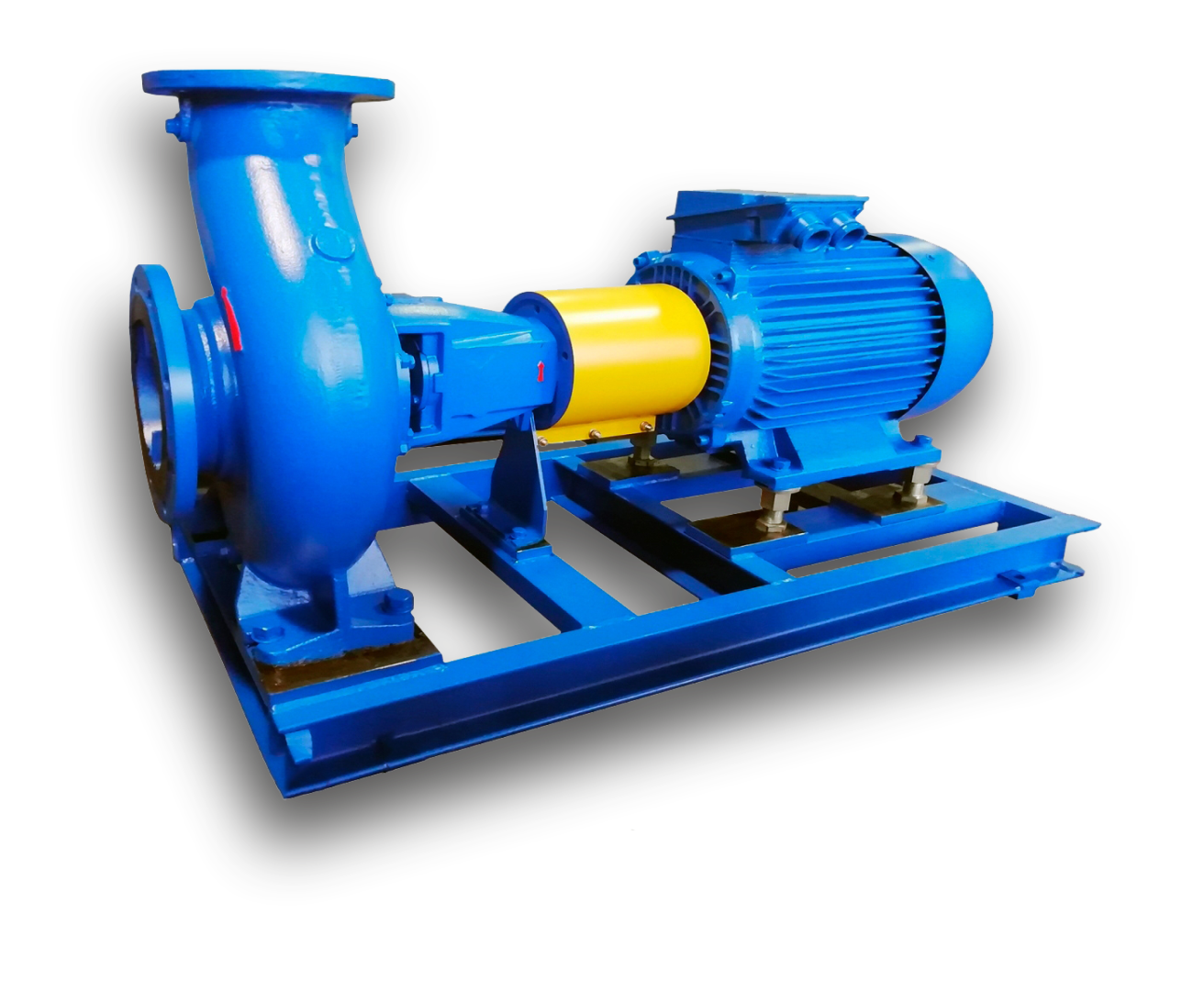

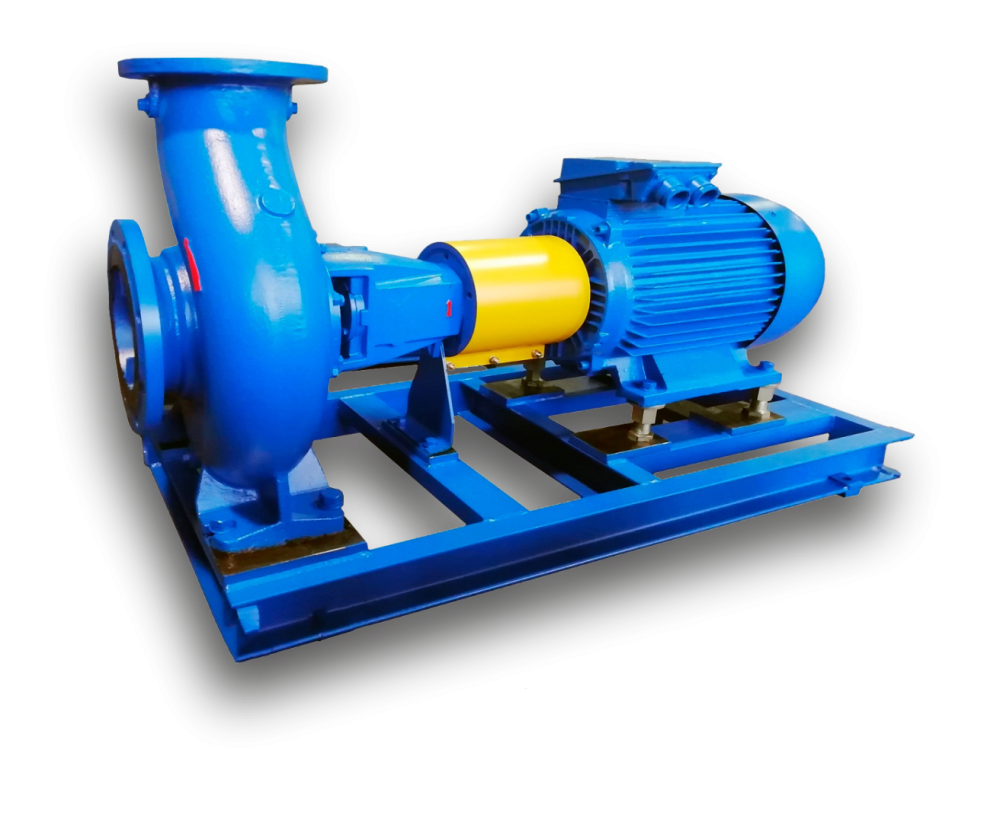

Тип агрегата: горизонтальный, центробежный, консольный, одноступенчатый, уплотнением вала служит набивка с фторопластом.
Насосы – консольные, одноступенчатые с закрытым рабочим колесом, осевым подводом жидкости и уплотнением рабочего вала (сальниковая набивка и механическое уплотнение).
Тип привода агрегата — электрический. Агрегат насосный может комплектоваться различными видами асинхронных электродвигателей: во взрывозащищенном исполнении (1Ех dIIВТ4, производства РФ) и в не взрывозащищённом исполнении (IP55, производства РФ). По сравнению с обычными шламовыми насосами, отличительной особенностью является возможность перекачивания жидкостей с высокой температурой, увеличенный срок эксплуатации, легкое обслуживание, высокая надежность, значительный энергосберегающий эффект.
- Насос имеет передовую конструкцию механического уплотнения.
- Контактирующие с буровым раствором узлы изготавливаются из износостойкого чугуна шаровидным графитом.
- Корпус насоса, лопастное колесо спроектированы с широким всасывающим парубком.
- Благодаря высокой точности изготовления, насос обладает высоким КПД, и достигает 68-71%.
Модели
| Модель | Подача, м³/ч | Напор, м | КПД, % | NPSH, м | Мощность двигателя | |
|---|---|---|---|---|---|---|
| мощность на валу | реком. мощность привода | |||||
| БШН 8*6-14 | 256 | 43 | 64 | 4,0 | 46,8 | 75 |
| 320 | 40 | 65 | 53,63 | |||
| 416 | 35 | 64 | 61,9 | |||
| БШН 8*6-13 | 232 | 35 | 60 | 4,5 | 36,8 | 55 |
| 290 | 33 | 64 | 40,7 | |||
| 377 | 28 | 65 | 44,2 | |||
| БШН8*6-12 | 216 | 30 | 61 | 4,5 | 28,9 | 45 |
| 270 | 28 | 64 | 32 | |||
| 351 | 26 | 67 | 37,1 | |||
| БШН8*6-14(I) | 160 | 43 | 61 | 3,2 | 30,7 | 55 |
| 200 | 40 | 62 | 35,1 | |||
| 260 | 33 | 51 | 38,3 | |||
| БШН8*6-13(I) | 144 | 37 | 57 | 3,0 | 25,4 | 45 |
| 180 | 34 | 60 | 27,8 | |||
| 230 | 29 | 55 | 33,6 | |||
| БШН8*6-12(I) | 128 | 32 | 57 | 3,0 | 19,6 | 30 |
| 160 | 30 | 60 | 22 | |||
| 208 | 25 | 57 | 24,8 | |||
| БШН6*5-14 | 160 | 43 | 61 | 3,2 | 30,7 | 55 |
| 200 | 40 | 62 | 35,1 | |||
| 260 | 33 | 51 | 38,3 | |||
| БШН6*5-13 | 144 | 37 | 57 | 3,0 | 25,4 | 45 |
| 180 | 34 | 60 | 27,8 | |||
| 234 | 29 | 55 | 33,6 | |||
| БШН6*5-12 | 128 | 32 | 57 | 3,0 | 19,6 | 30 |
| 160 | 30 | 60 | 22 | |||
| 208 | 25 | 57 | 24,8 | |||
| БШН6*5-11 | 160 | 23 | 59 | 2,5 | 17 | 30 |
| 200 | 21 | 62 | 18,5 | |||
| 260 | 20 | 62 | 22,8 | |||
| БШН6*5-9 | 128 | 13 | 55 | 3,0 | 8,2 | 15 |
| 160 | 12 | 58 | 9,02 | |||
| 208 | 10 | 59 | 9,6 | |||
| БШН5*4-14 | 96 | 43 | 51 | 4,6 | 22 | 37 |
| 120 | 40 | 56 | 23,3 | |||
| 156 | 34 | 57 | 25,3 | |||
| БШН5*4-13 | 72 | 42 | 53 | 4,5 | 15,5 | 30 |
| 90 | 40 | 56 | 17,5 | |||
| 117 | 37 | 60 | 19,6 | |||
| БШН5*4-12 | 72 | 32 | 56 | 4,5 | 11,2 | 22 |
| 90 | 30 | 56 | 13,1 | |||
| 117 | 27 | 55 | 15,6 | |||
| БШН5*4-11 | 72 | 26 | 55 | 4,5 | 9,3 | 18,5 |
| 90 | 24 | 56 | 10,5 | |||
| 117 | 21 | 53 | 12,6 | |||
| БШН5*4-10 | 68 | 24 | 56 | 4,2 | 7,9 | 15 |
| 85 | 20 | 56 | 8,4 | |||
| 110,5 | 15 | 40 | 11,2 | |||
| БШН5*4-9 | 64 | 23 | 56 | 4,5 | 7,2 | 15 |
| 80 | 19,5 | 54 | 7,9 | |||
| 104 | 16 | 47 | 9,6 | |||
| БШН4*3-13 | 40 | 42 | 46 | 4,5 | 9,9 | 18,5 |
| 50 | 40 | 48 | 11,3 | |||
| 65 | 36 | 53 | 12 | |||
| БШН4*3-12 | 36 | 32 | 46 | 4,0 | 6,8 | 15 |
| 45 | 30 | 47 | 7,8 | |||
| 58,5 | 27 | 51 | 8,4 | |||
| БШН4*3-11 | 40 | 26 | 46 | 4,0 | 6,1 | 11 |
| 45 | 24 | 46 | 6,4 | |||
| 57 | 21 | 49 | 6,7 | |||
| БШН3*2-13 | 20 | 37 | 39 | 3,0 | 5,2 | 11 |
| 25 | 35 | 40 | 5,9 | |||
| 32,5 | 31 | 39 | 7 | |||
| БШН3*2-12 | 18,4 | 34 | 39 | 3,0 | 4,4 | 7,5 |
| 23 | 29 | 39 | 5,1 | |||
| 30 | 23 | 42 | 5,6 | |||
| БШН3*2-11 | 16 | 25 | 38 | 3,0 | 2,9 | 5,5 |
| 20 | 23 | 39 | 3,2 | |||
| 26 | 20 | 38 | 3,7 | |||
Область применения
Данный тип насосов предназначен для перекачивания бурового раствора, промышленных суспензий (шлама), абразивных вязких типов жидкостей. Агрегат насосный шламовый ТУ 3631-002-14677597-2013 предназначен для перекачивания гидросмесей с мелкой твердой фракцией плотностью 2500 кг/м3, твердость взвешенных частиц не более HRC40÷44 по Роквеллу. Крупность отдельных взвешенных частиц — не более 5-8 мм. Температура перекачиваемой гидросмеси от +1°С до +80°С. Данный тип насосов применяется в химической, нефтеперерабатывающей, строительной и сельскохозяйственной отрасли.

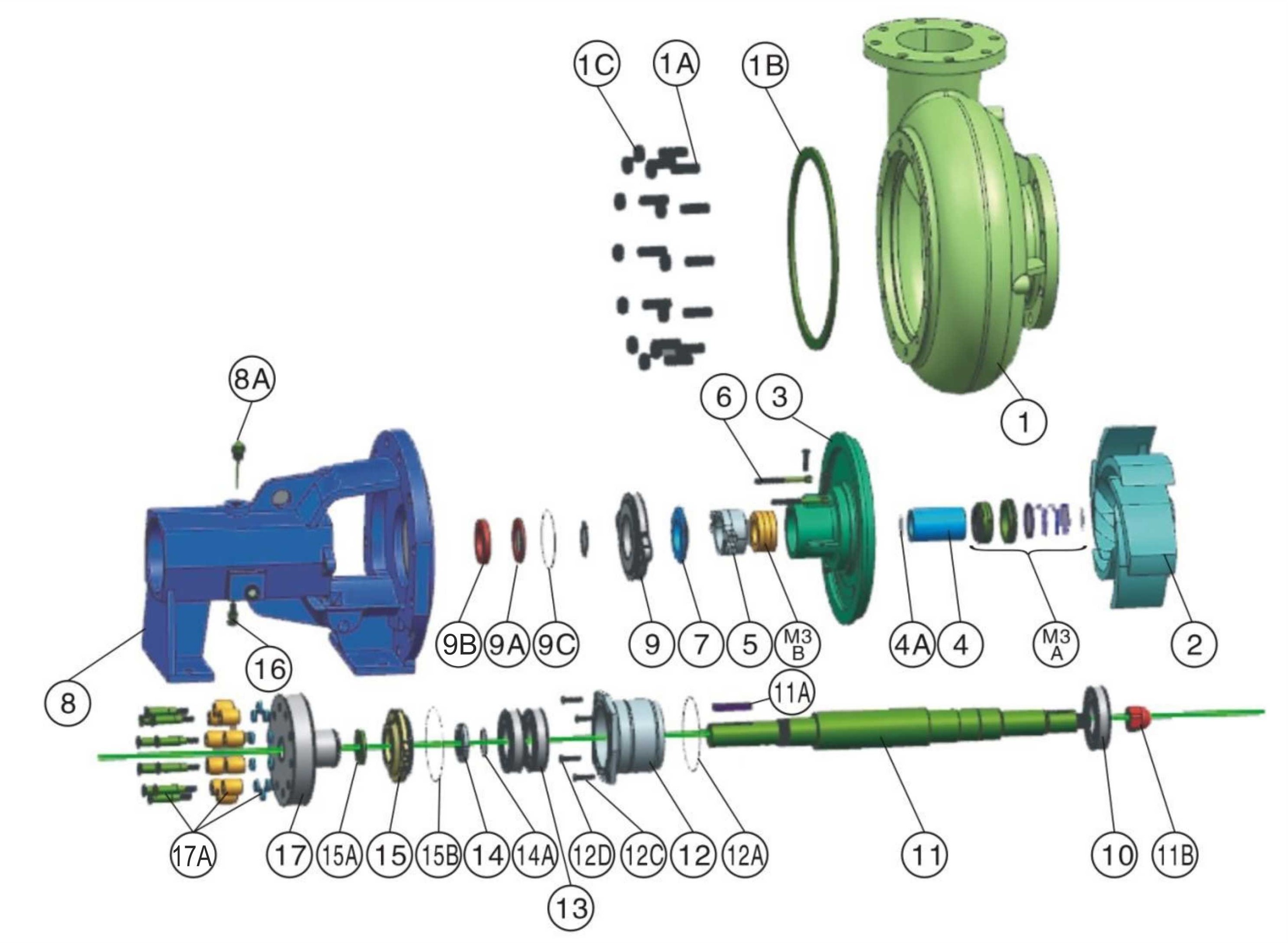

Конструкция насоса
| № на чертеже | Кол-во деталей в насосе | наименование | Материал исполнения |
|---|---|---|---|
| 1 | 1 | корпус насоса | Износостойкий чугун |
| 1B | 2 | Прокладка корпуса насоса | Целлюлозное волокно/РТИ |
| 1A | 12 | Шпилька корпуса | сталь |
| 1C | 12 | Гайка крепления корпуса | Нерж.сталь |
| 2 | 1 | рабочее колесо | Износостойкий чугун |
| 3 | 1 | Набивочная камера сальника/мех.уплотнения | Износостойкий чугун |
| M3A | 1 | узел механического уплотнения в сборе | Карбид вольфр. |
| M3B | 1 | дополнительное сальниковое уплотнение | Нерж. сталь |
| 4 | 1 | втулка вала | Нержав.сталь |
| 4A | 1 | уплотнение втулки вала | витон |
| 5 | 1 | сальниковое уплотнение | Нерж.сталь |
| 6 | 2 | болт сальника прижимной | сталь |
| 7 | 1 | дефлектор стопорное кольцо | сталь |
| 8 | 1 | рама насоса | литейный чугун |
| 9 | 1 | корпус внутреннего подшипника | Чугун с шаровидным графитом |
| 9A | 1 | уплотнение | каучук |
| 9B | 1 | уплотнение корпуса внутреннего подшипника | каучук |
| 9C | 1 | уплотнение | |
| 10 | 1 | подшипник | сталь |
| 11 | 1 | вал | Нерж.сталь |
| 11A | 1 | шпонка вала | сталь |
| 11B | 1 | гайка рабочего колеса | |
| 12 | 1 | корпус наружного подшипника | чугун |
| 12A | 1 | уплотнение корпуса наружного подшипника | Каучук |
| 12D | 2 | фиксирующие болты внешнего подшипника | Сталь |
| 12C | 2 | фиксирующие болты внешнего подшипника | |
| 13 | 2 | подшипник наружный | сталь |
| 14 | 1 | гайка подшипника | сталь |
| 14A | 1 | стопорная шайба прижимной гайки подшипника | сталь |
| 15 | 1 | крышка наружного подшипника | Чугун с шаровидным графитом |
| 15A | 1 | прокладка | каучук |
| 15B | 1 | уплотнение крышки наружного подшипника | каучук |
| 8A | 1 | Заглушка маслозаливочной горловины | пластик |
| 16 | 1 | заглушка сливного канала масла | |
| 17 | 1 | муфта | |
| 17A | 10 | соединительная шпилька |
